淮安思达液压科技有限公司:双联齿轮泵拆卸与安装实例
发布时间:2023/10/7 21:17:24   浏览数:141

1 拆卸注意事项
1)油泵从机体上拆下后,立即用塑料盖或塞子把油管接头和泵的开口堵上,以防脏物进入液压系统。 然后,用干净的柴油或汽油清洗泵的外部。
2)为保证拆后正确装配,拆前应用废锯条或类似工具沿泵轴线方向在前盖、中心泵体、泵壳、后盖 上划“x”形或“V”形标记。

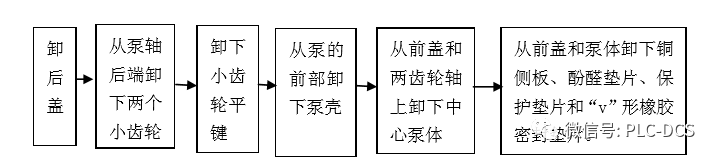

3)液压泵是精密元件,要确保整个泵在拆卸过程中无尘和杂质混入,不能用抹布、棉纱擦试零件, 零件清洗后用压缩空气吹干或风干。 4)需要在台钳上夹紧轴泵时,注意不要夹在中心泵体上,以防变形。 5)拆卸油泵时,先用专用工具取下8个螺栓,再用木棒敲击转动轴轴头,便可分解齿轮泵。注意撞 击主动轴时不要用力过大,轻轻敲击,多敲几次 拆卸顺序如图2-7所示。



2 安装注意事项
1)检查所有零件使用磨损情况,注意轴套润滑槽必须在高压腔一侧,轴套不能从座孔中窜出。用优质金刚砂布擦去所有的划痕和毛刺,处理后注意清洗。
2)安装时,易损件必须垒部更新,包括铜侧板、酚醛垫片、保护垫片、“V”形橡胶密封垫、“O” 形密封圈和轴端油封。
3)用机油或液压油润滑所有零件后再进行装配。
4)把“V”形橡胶密封垫片安装在前盖和泵壳的凹处,并使唇边向下安装,安装时既要细心,又要 有耐心,要保证唇边不颠倒,所有唇边都应放到槽中,决不允许有翻边现象。
5)按原划好标记装配各零件,安装次序与拆卸次序相反进行。中心泵体的半月型空腔不要对着前盖, 而应朝向泵壳方向。装入泵壳槽内“O”型密封圈必须平展,不应有扭曲现象。
6)安装好各零件后,用螺栓拧紧,拧紧力矩37~40N.m。
7)用机油或液压油涂抹转动轴油封,并小心将其装到主动齿轮轴上,密封唇朝内,用木捶轴敲使油 封定位。安装时注意不要将密封唇装反,不要损坏油封。
8)油泵装配完后,安装传动皮带轮,用手旋转皮带轮时会有些阻力,但旋转几圈后,应能转动自如。
9)将油泵安装在机体上,油管和软管安装在泵上,给泵加入干净液压油,连接油管法兰盘,安装法 兰盘前要保证无空气进入。启动发动机,在不操纵液压控制手柄情况下,中速动转3min;在同样转速下, 操纵控制手柄约3min,以建立压力;然后加大油门至高转速,操纵控制手柄3min关闭发动机,检查齿轮泵有无漏油现象。
